Conjunto de Aterramento Temporário até 36 kV com Hastes Seccionáveis NR-10

Descrição

O Conjunto de Aterramento Temporário até 36 kV com Hastes Seccionáveis NR-10 foi desenvolvido para garantir a segurança dos profissionais durante intervenções em redes aéreas de distribuição de energia elétrica. O conjunto de aterramento temporário até 36 kV com hastes seccionáveis NR-10 promove a equipotencialização temporária dos condutores, protegendo contra energizações acidentais, tensões induzidas e correntes de retorno durante atividades de manutenção e operação.

Fabricado com materiais de alta qualidade e excelente resistência mecânica e elétrica, o conjunto de aterramento temporário até 36 kV com hastes seccionáveis NR-10 atende aos requisitos da NR-10, além das normas NBR 6881, NBR 8762 e NBR 11854. Seu sistema com hastes seccionáveis facilita o transporte, armazenamento e utilização em campo, oferecendo praticidade sem comprometer a segurança operacional.

O conjunto de aterramento temporário até 36 kV com hastes seccionáveis NR-10 é amplamente utilizado por concessionárias de energia, empreiteiras e equipes de manutenção elétrica que atuam em redes de distribuição de média tensão até 34,5 kV.

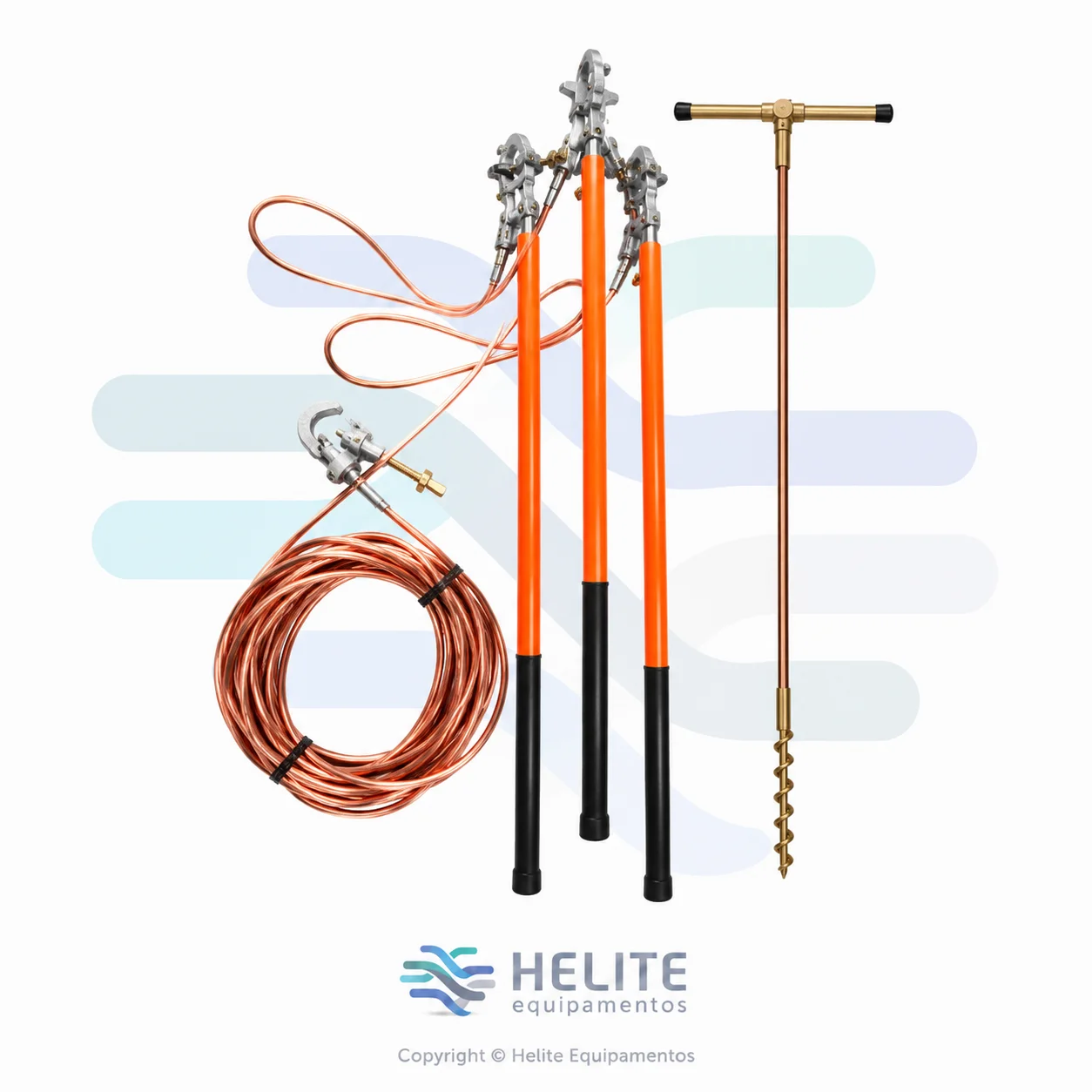

Composição do Conjunto

• 03 Grampos de aterramento por torção tipo C fixados em bastões de fibra de vidro Ø 25 mm x 1.250 mm
• 01 Trapézio de suspensão para elevação simultânea dos grampos das fases
• 01 Grampo de aterramento tipo T para conexão ao trado
• 01 Trado de aterramento com haste de aproximadamente 1,10 m e ponta rosqueável em bronze
• 02 Cabos de cobre extraflexível 25 mm² com isolamento transparente em PVC e comprimento de 2 metros cada
• 01 Cabo de cobre extraflexível 25 mm² com isolamento transparente em PVC e comprimento de 12 metros
• Terminais de alumínio prensados e protegidos com tubo termo retrátil
• 01 Bolsa para acondicionamento e transporte do conjunto de aterramento

Características Técnicas

• Tensão de aplicação até 36 kV
• Aplicação em redes aéreas de distribuição até 34,5 kV
• Cabos de cobre extraflexível 25 mm²
• Isolação transparente em PVC para inspeção visual
• Bastões seccionáveis em fibra de vidro de alta resistência
• Grampos de aterramento por torção tipo C
• Trapézio para elevação simultânea dos grampos
• Trado de aterramento com ponta rosqueável em bronze
• Bolsa para transporte inclusa
• Fácil instalação e remoção

Corrente de Curto-Circuito

• 8 kA em 30 ciclos
• 5 kA em 60 ciclos

Normas Atendidas

• NR-10
• NBR 6881
• NBR 8762
• NBR 11854

Aplicações

• Redes aéreas de distribuição até 34,5 kV
• Manutenção preventiva e corretiva
• Equipotencialização temporária de redes elétricas
• Concessionárias de energia
• Empresas terceirizadas do setor elétrico
• Trabalhos em redes de média tensão
• Serviços em conformidade com a NR-10

Diferenciais

• Conjunto completo pronto para uso
• Hastes seccionáveis para facilitar transporte e armazenamento
• Acompanha bolsa para transporte
• Cabos extraflexíveis com isolamento transparente
• Atende às exigências da NR-10
• Alta resistência mecânica e elétrica
• Excelente durabilidade em campo
