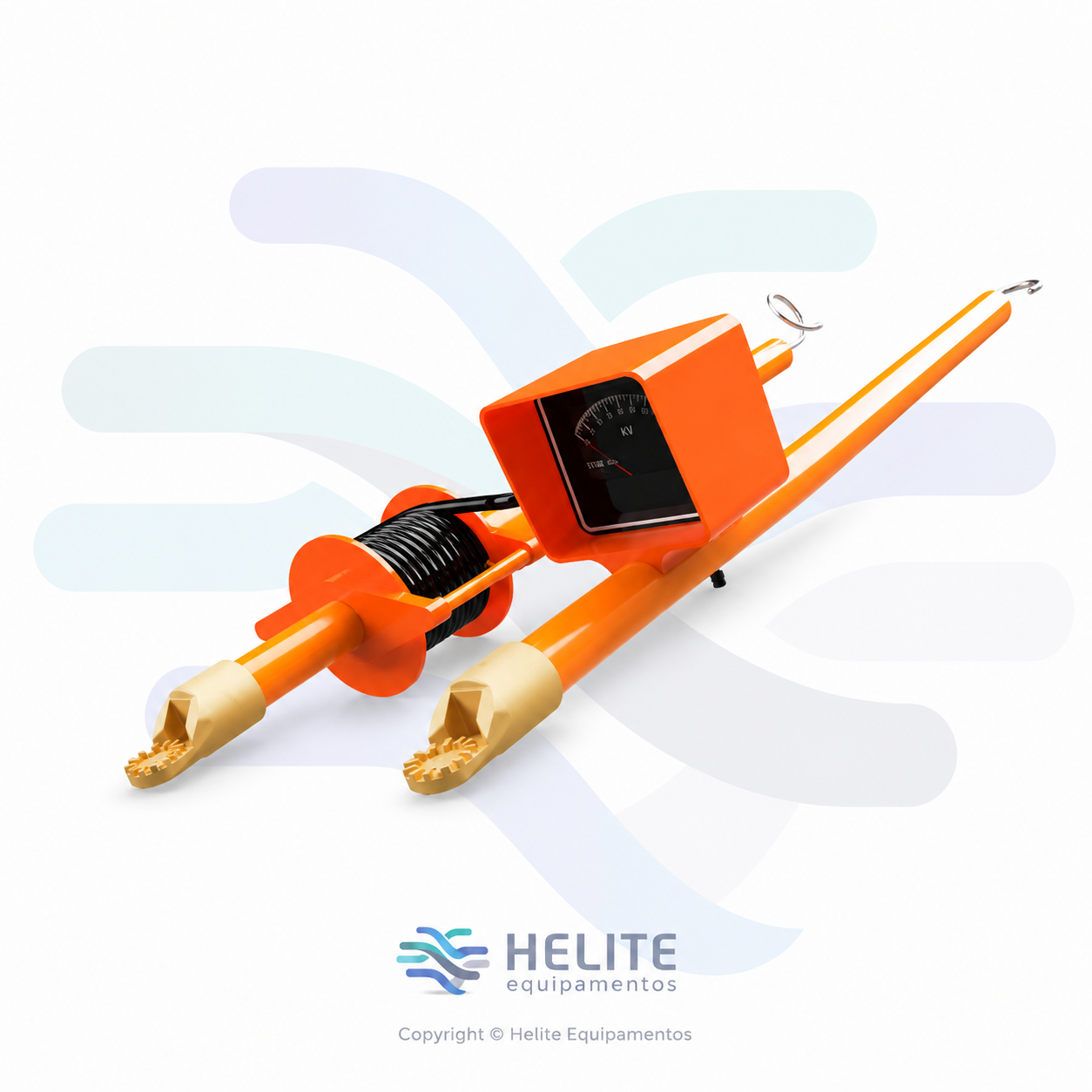

Medidor de Fase Analógico 1 kV a 80 kV

Descrição

Medidor de Fase Analógico 1 kV a 80 kV

O Medidor de Fase Analógico 1 kV a 80 kV foi desenvolvido para determinar de forma segura o sentido de rotação das fases e os valores de tensões fase/fase e fase/terra em circuitos de transmissão e distribuição de energia elétrica.

O equipamento realiza leitura de tensão diretamente no painel do galvanômetro, proporcionando medições precisas e confiáveis em operações de campo. Sua utilização é indicada para concessionárias de energia, equipes de manutenção elétrica, subestações e sistemas elétricos de média e alta tensão.

O aparelho possui escala de medição de 1 kV a 80 kV. Para tensões acima de 16 kV devem ser utilizadas extensões resistivas conforme a necessidade operacional.

Extensões Resistivas

• 01 par de extensão: medição de 16 kV até 48 kV
• 02 pares de extensão: medição de 16 kV até 80 kV

O equipamento conta com adaptador universal para vara de manobra, oferecendo maior segurança ao operador durante medições em sistemas energizados.

Fabricado com cabo de 6,5 metros, permite maior alcance operacional em campo. O carretel fixado no bastão facilita o manuseio e a organização do cabo durante as atividades.

Características Técnicas

• Modelo: MFA 16 Analógico
• Escala de medição: 1 kV a 80 kV
• Medição de tensão fase/fase e fase/terra
• Determinação do sentido de rotação das fases
• Leitura diretamente no painel do galvanômetro
• Adaptador universal para vara de manobra
• Frequência de trabalho: 50/60 Hz
• Cabo de 6,5 metros
• Carretel integrado para organização do cabo
• Peso do equipamento individual com estojo: aproximadamente 8 kg
• Peso do par de extensão: aproximadamente 1,40 kg

Aplicações

• Redes elétricas de média tensão
• Redes elétricas de alta tensão
• Subestações
• Linhas de distribuição
• Concessionárias de energia
• Manutenção elétrica industrial
• Operações em sistemas energizados

Benefícios

• Medição precisa de tensão
• Determinação do sentido de rotação das fases
• Estrutura robusta para campo
• Maior alcance operacional
• Fácil organização do cabo
• Compatível com vara de manobra
• Segurança nas operações elétricas

Garantia

• Garantia de 12 meses contra defeitos de fabricação.
